Waarom is de draaikrans cruciaal voor de roterende beweging van zware machines en windturbines?

In de wereld van zware machines bestaat er een onderdeel dat rotatie onder enorme belastingen mogelijk maakt: de draaikrans. Dit grootschalige lager, ook bekend als draaitafellager, verwerkt tegelijkertijd axiale krachten, radiale krachten en kantelmomenten, waardoor het onmisbaar is voor apparatuur zoals graafmachines, kranen, windturbines en hoogwerkers. Wij onderzoeken deDraaikransvanHuaxi, waarbij de ontwerpprincipes, materiaalvereisten en de cruciale rol die het speelt in industrieën variërend van de bouw tot hernieuwbare energie, worden onderzocht. We kijken ook naar de productiemogelijkheden, kwaliteitssystemen en certificeringen die dit opleverenHuaxieen vertrouwde leverancier op dit veeleisende gebied.

Het ‘gewricht’ dat de zware industrie in beweging houdt

Stel je een enorme windturbine voor die zijn bladen naar de wind draait. Of een torenhoge kraan die zijn giek draait om zware lasten te tillen. Of een graafmachine die met zijn arm zwaait om in de aarde te graven. In elk van deze machines zit één onderdeel dat rotatie mogelijk maakt: de draaikrans. Dit grote lager, vaak het "machinegewricht" genoemd, verbindt de roterende bovenconstructie met de stationaire onderconstructie, waardoor enorme krachten worden overgebracht en tegelijkertijd een soepele, gecontroleerde beweging mogelijk wordt gemaakt.

Een draaikrans is geen gewoon lager. Het heeft doorgaans een grote diameter (variërend van 0,4 tot 10 meter) en moet bestand zijn tegen gecombineerde belastingen die standaardlagers zouden vernietigen. Deze belastingen omvatten axiale krachten (verticaal gewicht), radiale krachten (horizontaal duwen en trekken) en kantelmomenten (kantelkrachten). Het ontwerp van de draaikrans, met zijn rolelementen, loopbanen en vaak geïntegreerde tandwieltanden, maakt het mogelijk deze belastingen te ondersteunen terwijl de nauwkeurige rotatiecontrole behouden blijft.

Jiangyin Huaxi Flens Co., Ltd., een dochteronderneming van Jiangsu Huaxi Group, produceert sinds 1984 ringvormige smeedstukken en afgewerkte flenzen. Het bedrijf produceert jaarlijks 35.000 ton ringvormige smeedstukken en 25.000 ton afgewerkte flenzen en buisfittingen, met meer dan 10.000 specificaties. HunDraaikransproducten zijn gemaakt van roestvrij staal, koolstofstaal, gelegeerd staal en duplexstaal en worden naar 28 landen geëxporteerd. Dit artikel onderzoekt de kenmerken, productieprocessen en toepassingen die Huaxi tot een belangrijke speler op de draaikransmarkt maken.

Technische specificaties

Hieronder vindt u een samenvatting van de belangrijkste kenmerken en mogelijkheden van deDraaikransproducten vanHuaxi.

Wat maakt een draaikrans anders dan gewone lagers?

Om de waarde van een draaikrans te begrijpen, helpt het om te kijken naar de unieke eisen waaraan deze moet voldoen.

Gecombineerd laadvermogen

Een draaikrans is ontworpen om een ​​combinatie van krachten aan te kunnen die een standaardlager snel zou vernietigen. In een kraan zorgt het gewicht van de last en de giek voor een enorm kantelmoment. In een windturbine genereert het gewicht van de gondel en de bladen axiale belastingen, terwijl windkrachten radiale en kantelbelastingen veroorzaken. Het robuuste ontwerp van de draaikrans, met loopbanen met grote diameter en meerdere rijen rolelementen, verdeelt deze krachten effectief.

Grote diameter, compacte hoogte

Draaikransen kenmerken zich door hun grote diameter in verhouding tot hun hoogte. Door deze "plaatachtige" vorm kunnen ze rechtstreeks tussen de boven- en onderconstructie van een machine worden gemonteerd, waardoor ruimte wordt bespaard en tegelijkertijd de nodige laadcapaciteit wordt geboden. De diameter kan variëren van 200 mm tot 10.000 mm of meer, afhankelijk van de toepassing.

Geïntegreerde tandwieltanden

Veel draaikransen zijn voorzien van tandwieltanden op de binnen- of buitenring, waardoor directe integratie met een aandrijfrondsel mogelijk is. Hierdoor is er geen aparte versnelling nodig, waardoor het ontwerp van de machine wordt vereenvoudigd en het gewicht wordt verminderd. Opties zijn onder meer interne versnelling, externe versnelling of tandloze configuraties.

Montageflexibiliteit

Draaikransen worden doorgaans gemonteerd met behulp van boutgaten in de binnen- en buitenringen. Dit maakt een eenvoudige integratie in de machinestructuur mogelijk. Geflensde ontwerpen met boutgaten zijn gebruikelijk en zorgen voor een veilige bevestiging.

Productieproces: van grondstof tot afgewerkte ring

De productie van een hoogwaardige draaikrans vereist geavanceerde smeed-, bewerkings- en warmtebehandelingsmogelijkheden.Huaxiheeft zwaar in deze gebieden geïnvesteerd.

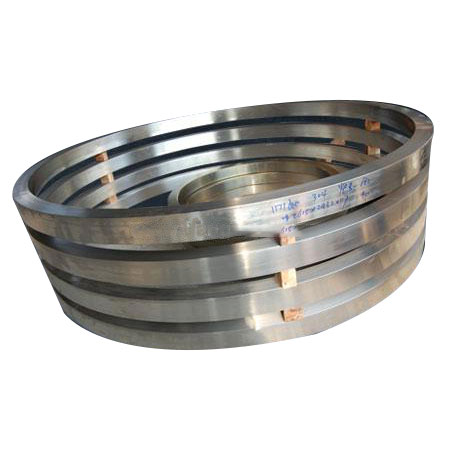

Ringvormig smeden

Het proces begint met een stalen staaf of knuppel, die wordt verwarmd en vervolgens in een ringvorm wordt gesmeed.Huaxigebruikt hydraulische oliepersen van 3.600 ton, ringmolens van 5 meter en elektrohydraulische hamers om het materiaal vorm te geven. Dit smeedproces brengt de korrelstructuur van het staal op één lijn, waardoor de sterkte, taaiheid en weerstand tegen vermoeidheid worden verbeterd.

Precisiebewerking

Na het smeden ondergaat de ring een precisiebewerking.Huaxiis uitgerust met verticale draaibanken van 2-5 m, NC-boormachines van 5 m en andere geavanceerde apparatuur. Deze machines produceren de precieze afmetingen, boutgaten en tandwieltanden die nodig zijn voor de voltooide draaikrans. Het gebruik van CNC-technologie zorgt voor consistentie en nauwkeurigheid.

Warmtebehandeling

Warmtebehandeling is van cruciaal belang voor het bereiken van de mechanische eigenschappen die nodig zijn voor draaikransen. Het proces omvat doorgaans normaliseren, gloeien, afschrikken en temperen. Voor veeleisende toepassingen zoals windturbines worden materialen zoals 42CrMo4V gebruikt, die specifieke warmtebehandelingsparameters vereisen om de vereiste sterkte en taaiheid te bereiken.

Kwaliteitscontrole en inspectie

Huaxibeschikt over een perfect kwaliteitsgarantiesysteem en een complete set moderne fysisch-chemische inspectieapparatuur. De kwaliteitsafdeling rapporteert rechtstreeks aan de algemeen directeur en controleert streng elke stap van het productieproces. Dit zorgt ervoor dat niet-conforme materialen nooit het magazijn binnenkomen, naar het volgende proces gaan of de fabriek verlaten.

Toepassingen in belangrijke industrieën

DeDraaikransvanHuaxiwordt gebruikt in een grote verscheidenheid aan industrieën waar zware lasten betrouwbaar moeten roteren.

• Windkracht– Draaikransen zijn cruciale componenten in windturbines en worden gebruikt in het giersysteem (om de gondel in de wind te draaien) en het pitch-systeem (om de bladhoek aan te passen). De ringen moeten bestand zijn tegen extreme weersomstandigheden en tientallen jaren lang betrouwbaar functioneren.

• Bouw en graafwerkzaamheden– Graafmachines, kranen en hoogwerkers zijn voor hun rotatiebeweging afhankelijk van draaikransen. Deze machines werken in veeleisende omgevingen met zware belastingen en frequente, vaak oscillerende bewegingen.

• Materiaalbehandeling– Havenkranen, scheepslossers en stapelaars gebruiken draaikransen om hun gieken en handlingapparatuur te roteren. De ringen moeten hoge belastingen en frequente bedrijfscycli aankunnen.

• Mijnbouwapparatuur– Grootschalige mijnbouwmachines, zoals draglines en graafmachines op wieltjes, gebruiken draaikransen om hun massieve constructies te ondersteunen en te roteren.

• Maritiem en offshore– Draaikransen worden gebruikt in scheepskranen, offshore-platformkranen en andere maritieme toepassingen waar corrosiebestendigheid en betrouwbaarheid van cruciaal belang zijn.

• Industriële machines– Veel soorten industriële apparatuur, van robotica tot draaitafels, maken gebruik van draaikransen voor nauwkeurige rotatiecontrole.

Veelgestelde vragen

Vraag: Wat is een draaikrans en wat doet deze?

A: Een draaikrans, ook wel draaitafellager genoemd, is een groot lager dat tegelijkertijd axiale krachten, radiale krachten en kantelmomenten kan opnemen. Het zorgt ervoor dat een structuur kan roteren terwijl er zware lasten worden gedragen. Toepassingen zijn onder meer kranen, graafmachines, windturbines en hoogwerkers.

Vraag: Welke materialen worden gebruikt in draaikransen?

A: Veel voorkomende materialen zijn onder meer 50Mn, 42CrMo en C45. Voor veeleisende toepassingen zoals windturbines worden hoogwaardige materialen zoals 42CrMo4V gebruikt.Huaxibiedt draaikransen in koolstofstaal, roestvrij staal, gelegeerd staal en duplexstaal.

Vraag: Kan de draaikrans worden aangepast?

EEN: Ja.Huaxikan draaikransen produceren volgens klanttekeningen of monsters. Opties omvatten verschillende diameters, tandwielconfiguraties (intern, extern of tandloos) en montagegatpatronen.

Vraag: Welke certificeringen heeft Huaxi voor de productie van draaikransen?

A:Huaxibeschikt over ISO9001, Duitse TUV Rheinland ISO9001 & PED, autorisatie van het Chinese classificatiebureau, AQSIQ klasse-A exportondernemingsbeoordeling en BV-fabrieksgoedkeuring. Deze certificeringen tonen aan dat wordt voldaan aan de internationale kwaliteits- en veiligheidsnormen.

Vraag: Welke industrieën gebruiken draaikransen?

A: Draaikransen worden gebruikt in windenergie, constructie en graafwerkzaamheden, materiaaloverslag, mijnbouw, scheepvaart en offshore, en algemene industriële machines.

Vraag: Wat is het typische diameterbereik van een draaikrans?

A: De diameter van een draaikrans varieert doorgaans van 0,4 tot 10 meter, waarbij sommige toepassingen zelfs grotere afmetingen vereisen.

Conclusie

DeDraaikransvanHuaxi is een cruciaal onderdeel van de machinerie die de moderne industrie aandrijft. Het vermogen om gecombineerde belastingen aan te kunnen en tegelijkertijd een soepele, gecontroleerde rotatie mogelijk te maken, maakt hem essentieel voor toepassingen variërend van windturbines tot bouwmachines. Het productieproces – van het smeden van ringen tot precisiebewerking en warmtebehandeling – vereist geavanceerde capaciteiten en strenge kwaliteitscontroles.Huaxiheeft flink geïnvesteerd.

Met meer dan 35.000 ton jaarlijkse productie van ringvormige smeedstukken, een uitgebreide uitrusting en een reeks internationale certificeringen,Huaxiheeft zichzelf gepositioneerd als een capabele partner voor klanten in 28 landen. Het vermogen van het bedrijf om zowel standaard- als op maat gemaakte producten te produceren, gecombineerd met zijn toewijding aan kwaliteit, maakt het een betrouwbare bron voor draaikransen en aanverwante componenten.

Als u op zoek bent naar een betrouwbare leverancier van draaikransen voor uw industriële, windenergie- of bouwtoepassing, of als u vragen heeft over maatwerkspecificaties en prijzen, raden wij u aan omcontactons Vandaag.
